产品简介：

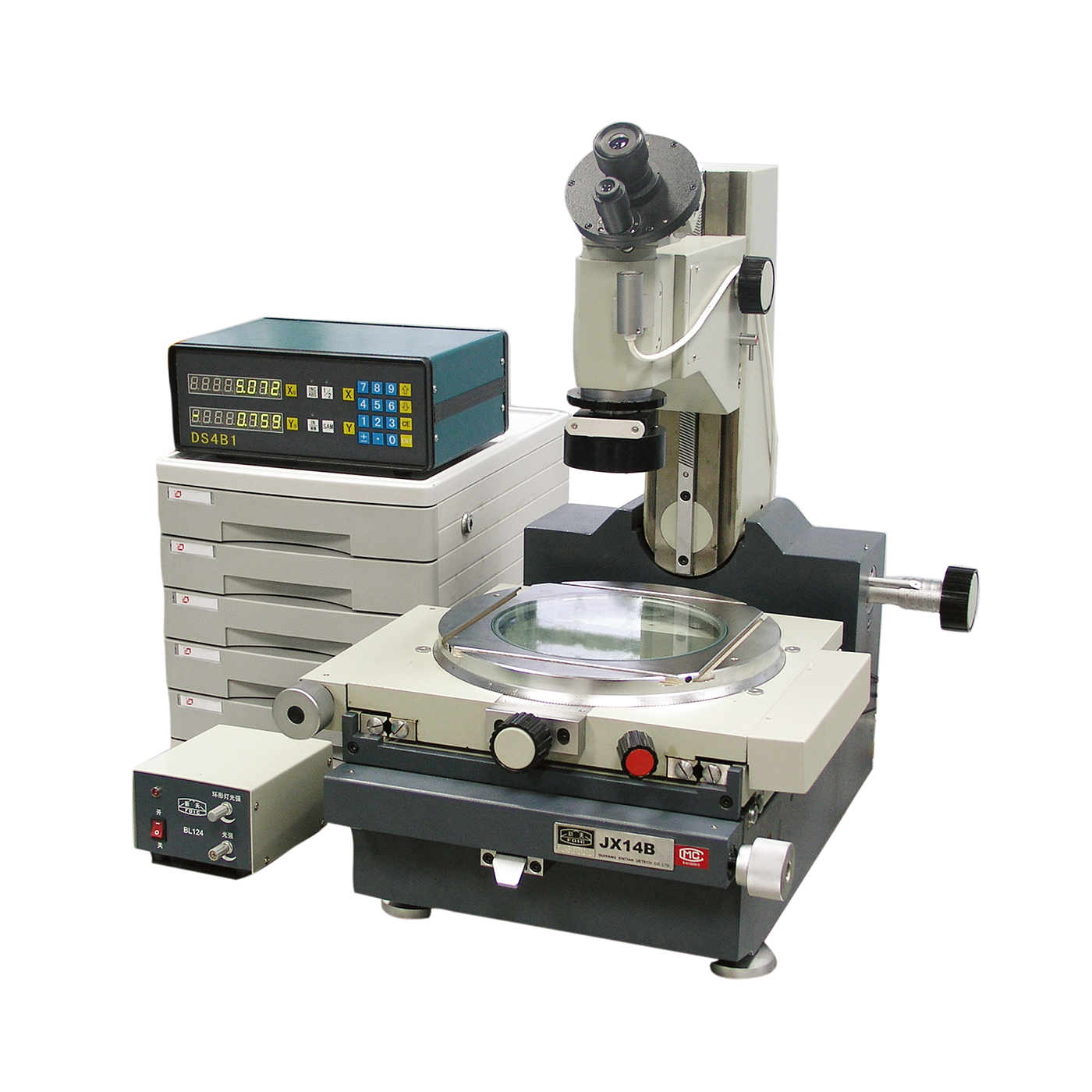

JX14B数字式大型工具显微镜能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所，仪器带有光学定位器、顶针架、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。
其典型测量对象有：
◎测量各种成型零件如样板、样板车刀、冲模和凸轮的形状；
◎测量螺纹塞规、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
◎测量齿轮滚刀的导程、齿形和牙型角；
◎测量钻模或孔板上孔的位置度，键槽的对称度等形位误差；
仪器特点：
配有多种目镜和物镜，视场范围大，成像清晰；
采用光电数显技术，精密光栅尺作为测量元件，测量结果数字显示，直观，方便；
主显微镜可左右偏摆，适用于螺旋状零件的测量；
透射、反射照明均采用LED发光二极管照明，发热量低，寿命长；
具有快速移动和微动装置，并可迅速切换；
带有顶针架，可测量轴类零件；
附件多，使用面广。
规格参数：
工作台
坐标测量行程（mm）：X坐标：150 Y坐标：75
圆工作台直径（mm）：Φ190（玻璃） Φ280（金属）
圆工作台角度分划范围：0°~360°
圆工作台测角分辨率：3′
X、Y坐标测量分辨率：0.001mm
仪器准确度：(2+L/50)um，式中L为被测长度，单位：mm
物镜：
物镜放大率 | 总放大率 | 工作距离 | 视场直径 |
1× | 10× | 82mm | 20mm |
3× | 30× | 70mm | 6.7mm |
5× | 50× | 49mm | 4mm |
显微镜立柱
倾斜范围：±12°
倾斜角度分划值：30′
测角目镜
角度分划范围：0°~360°
角度分划值：1′
轮廓目镜
轮廓目镜分划范围：±7°
轮廓目镜角度分度值：10'
光学定位器
光学定位器最小探测孔径：Φ5mm
光学定位器**探测深度：15mm
测量力：0.1N
顶针架
夹持**直径：Φ70mm
夹持**长度：190mm
仪器承受工件**重量：20kg
仪器主机外形尺寸（mm）：720×460×600
仪器重量：100kg
