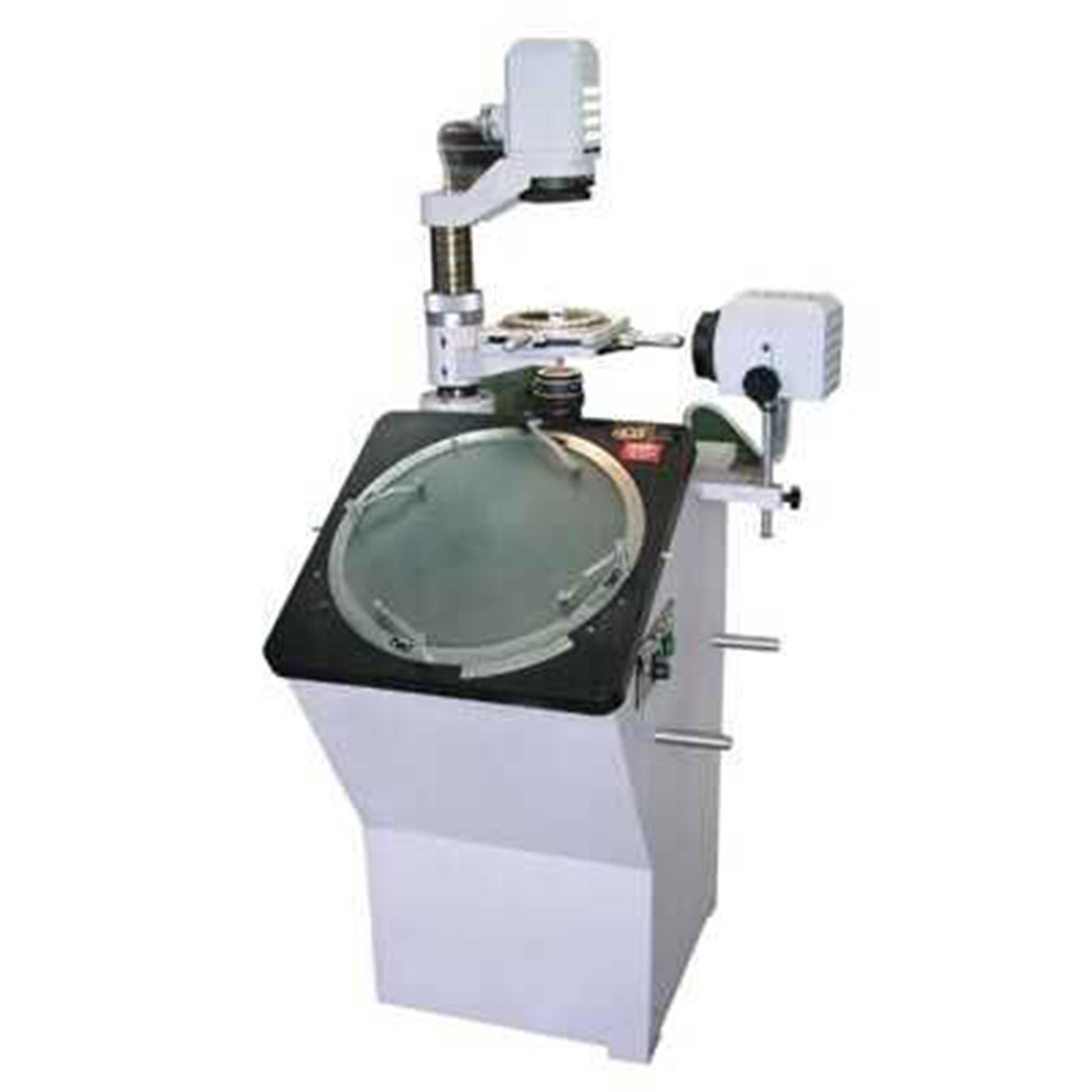

立式投影仪JT9

产品特点:

■倒置式投影仪，符合人性化设计，操作方便；
■高低两档不同的透射照明，适应于不同工件的测量要求；
■轴流风机双向散热，提供超强散热能力；
■物镜变换采用直插式，更换极为方便；
■特别适合投影像的描绘、轮廓形状观察等比较测量检定。

技术参数:

投影屏
投影屏尺寸：Φ350mm
投影屏旋转范围：0°～360°
投影屏分划值：1°
游标分划值：2′
工作台运动行程：纵向：25mm、横向：25mm、调焦：20mm
工作台分划值：0.01mm
圆工作台旋转范围：0°～360°
圆工作台分划值：1°
游标分划值：2′
工作台承重：1kg
仪器准确度：（4+L/25）μm
其中L为被测件长度，单位mm
照明光源：12V100W卤钨灯
物镜：

环境要求：室温20℃±5℃，相对湿度不应超过60%
外形尺寸：长×宽×高=700×800×1600mm
仪器重量：150kg
