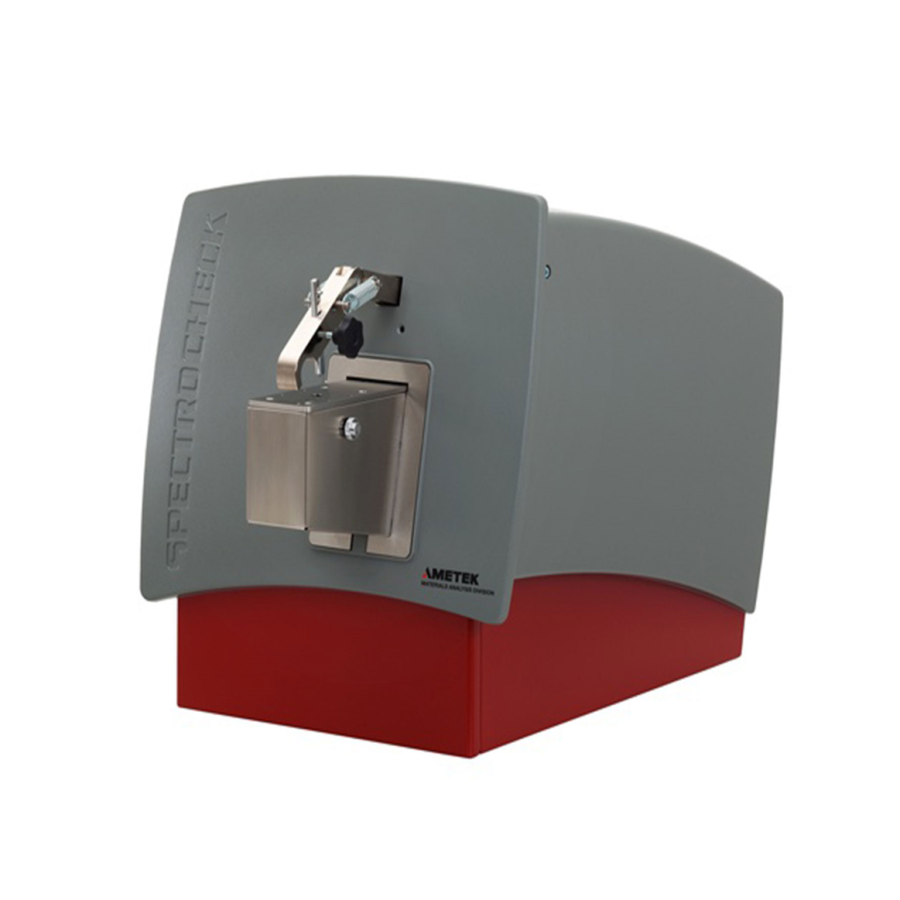

直读光谱仪CHECK

SPECTRO CHECK技术指标：

高性能，高可靠性和低价格的完美邂逅

SPECTROCHECK是专门设计的直读光谱仪，以满足中小铸造厂和机械加工企业对于紧缩预算采购高性能光谱仪的需求。

这一款高质量，紧凑型，买得起的光谱仪生来用于分析钢铁，铝合金和铜合金中的元素含量。使用SPECTROCHECK的公司可以确保为其用户提供经过严格成分检测的高质量的金属材料。

经验和质量

SPECTROCHECK完全是在德国设计制造。设计团队和生产部门由经验丰富，极富才干的专家和工程师组成。设计制造理念秉承德国制造的高质量，高性能和高可靠性。精英团队结合世界**光谱仪生产线，其结果：放心使用，超极可靠数据的长久保证。

简单易用

所有的仪器特性，包括新设计的火花台，插件式功能模块，和易性的软件界面都是为使用效能**化精心设计的。因此SPECTROCHECK操作简单，易于维护。经过简单的培训或视频学习，即使没有专业基础的人员也可以上手使用。

从没有一款光谱仪给以如此低的价格提供这么高的性能保证。极低的使用维护成本来自于ICAL智能标准化大大降低再校准费用和时间；用仅为需要的插件式功能模块付费。毫无疑问SPECTROCHECK是**性价比的光谱仪。

The SPECTROCHECK consists of the following components：

SPECTRO CHECK直读光谱仪由以下部分组成：

·Optic

·光学系统

·Spark stand

·火花台

·Plasma Generator

·等离子发生器火花光源

·Spectrometer control

·光谱仪控制系统

·Readout system

·数据读出系统

·Spark Analyzer Pro CHECK Software

·Spark Analyzer Pro 分析软件

·Archive software (Sample Results Overview)

·存档软件(分析结果列表)

Optic 光学系统

High resolution Multi detectors

多个高分辨率检测器

Stabilized against fluctuations in temperature

抗温度波动稳定结构

Drift free due to the material used

采用不产生飘移材料

Automated profiling

自动描迹

Analysis Modules   分析模式

Freely selectable analytical modules

灵活选择分析模式

Optimized to customer requirements

根据用户具体分析要求进行优化

Easily, on site addition of additional modules

方便在用户现场增加分析模式

Spark Stand   火花台

Open spark stand for high sample throughput

开放式火花台，快速样品切换

Analysis of samples with various kinds of geometrics

适于分析各种几何形状的样品

Optimized Argon flow

氩气流优化

Minimized Argon consumption

最小氩气消耗设计

Reduced cleaning intervals (Application-dependent calculation of the cleaning intervals)

减少清理次数(根据不同工作曲线计算软件提示清理时间)

Table plate easily exchangeable

易于更换的火花台板

Temperature absorbent design, water cooling not required

热量吸收装置设计，无需水冷

激发系统

Excitation System

全数字等离子发生器。数字放电参数设定，数字脉冲发生器，数字离线脉冲控制。

Fully digitalized plasma generator with digital discharge definition, digital pulse generation and digital offline pulse control

40 MHz 微处理器控制

40 MHz micro-controller

**火花功率：2 千瓦

Max. spark power 2 KW

Readout system 读出系统

32 bit Microcontroller with 80 MHz

32位80 MHz微控制器

Serial Source-Interface

串行源接口

Spectrometer PC Control 光谱仪控制用计算机系统

Internal, state of the art computer system with LINUX ™ operating system

内置尖端科技计算机系统，LINUX ™ 操作系统

Keyboard and mouse

键盘和鼠标

TFT LCD Display

液晶显示屏

Spark Analyzer Pro CHECK Software分析软件

SparkAnalyzer Vision Mx Software (64bit)

General 总体功能

ICAL – Intelligent Calibration Logic (only one sample for standardization)

ICAL-智能逻辑校正(标准化只需一个标样)

User friendly system surface under LINUX

LINUX 环境用户友好界面

Function keys for routine operation

日常操作功能键控制

Multiple language support (pre-configured languages is ENG)

多语言支持（预设英语）

Sample Results Overview

分析结果列表

Calibration Software   校正软件

Curve fit up to cubic equation

多达三次方程回归曲线

Calculation of spectral interferences and interelement corrections

自动或手动进行谱线和共存元素校正

Measurement 测量

Calculation of concentration proportions using calibration polynome

采用多项式校正方法计算浓度比例

Automatic switch over of spectral lines according to their concentration ranges

根据元素的浓度自动选择分析谱线

Matrix correction

基体校正

Flagging of results beyond calibration range

标记超出工作曲线浓度范围的分析结果

Input of user-defined sample identity codes

用户自定义样品识别代码的输入

Output 数据输出

Output of results in various concentrations and intensity mode

分析结果采用浓度和强度多种显示模式

Concentration unit selectable (%, ppm)

%, ppm浓度显示单位可选

Output of statistical data (e.g. average of up to 50 single sparks, rel. standard deviation)

统计结果输出(多至50次激发结果的平均值及相对标准偏差等的计算)

Average calculation manual set with the possibility to switch back to single sparks

手动平均值的计算, 且可回到单次火花分析结果

Automatic and/or user controlled printout of analytical results and statistical data

自动或手动分析和统计结果的打印输出

Automatic and/or user controlled storage of analytical results and statistical data

自动或手动分析和统计结果的存贮

Transmission of results to remote printers and/or terminals

远程打印机和/或终端的结果传输

Transmission of results via TCP/IP

通过TCP/IP协议进行数据传输

Electrical Requirements 电源供给

95 - 240 V, 50 Hz

max. 400VA during spark mode

在激发时, **400VA

16 A slow-blow fuse

16A 慢熔保险丝

Temperature range   温度范围

+10°C ~ 35°C

Air humidity range 湿度

20 – 80%

Argon upstream pressure氩气上行压力

200 bar; 2900 psi

Argon inlet pressure 氩气输入压力

5-7 bar；   72 – 100 psi

Argon quality (min.)   氩气质量优于

4.8 (99.998 % Ar) (按照 DIN EN ISO 14175: I1 或相等标准)

Argon flow rates 氩气流量

常流量Constant flow 35 l/h

分析流量Analytical flow 135 l/h
